Cơ cấu chữ X trong hệ thống nâng của xe nâng người hiệu quả và thực tế

Cơ cấu chữ X (hay còn gọi là cơ cấu cắt kéo – Scissor Mechanism) trong xe nâng người là một hệ thống đòn bẩy liên kết theo hình thoi xếp chồng, hoạt động theo nguyên lý chuyển đổi lực đẩy ngang thành động lực nâng thẳng đứng.

Hiệu quả hoạt động của cơ cấu chữ X thể hiện qua các khía cạnh kỹ thuật chính sau:

1. Tối ưu hóa tải trọng và độ ổn định trọng tâm

• Trọng tâm thấp: Khi thu gọn, toàn bộ cơ cấu xếp phẳng xuống chân đế, giúp xe có trọng tâm rất thấp, di chuyển an toàn và không bị lật.
• Tải trọng nâng lớn: Nhờ hệ thống khung thép hình hộp và các trục liên kết chịu lực đối xứng, cơ cấu chữ X có khả năng chịu tải trọng vượt trội (thường từ 230 kg đến hơn 1.000 kg), cho phép mang nhiều công nhân cùng dụng cụ nặng hơn so với xe nâng cần (Boom lift).

2. Tiết kiệm không gian và tính chính xác

• Phương nâng hoàn toàn thẳng đứng: Sàn nâng di chuyển strictly theo hướng thẳng đứng ($Y$-axis). Điều này giúp người vận hành dễ dàng tiếp cận chính xác vị trí làm việc ngay bên dưới điểm nâng mà không mất khoảng trống cho bán kính quay hay độ vươn ngang.
• Kích thước gọn gàng: Khi hạ hết mức, xe nâng chữ X chiếm diện tích rất nhỏ, dễ dàng chui qua các cửa đi tiêu chuẩn và hoạt động tốt trong nhà kho, nhà xưởng chật hẹp.

3. Hiệu suất cơ học và năng lượng

• Phân bổ lực đều: Hệ thống xylanh thủy lực (hoặc trục vít electric) thường đặt chéo giữa các tầng chữ X. Khi xylanh đẩy ra, lực được phân bổ đều sang các khớp nối đôi, giúp quá trình nâng/hạ diễn ra mượt mà, hạn chế rung lắc.
• Mô-men động lực: Càng lên cao, góc giữa các thanh chữ X càng lớn, giúp việc duy trì độ cao tốn ít áp lực thủy lực hơn so với giai đoạn bắt đầu nâng từ vị trí đáy.

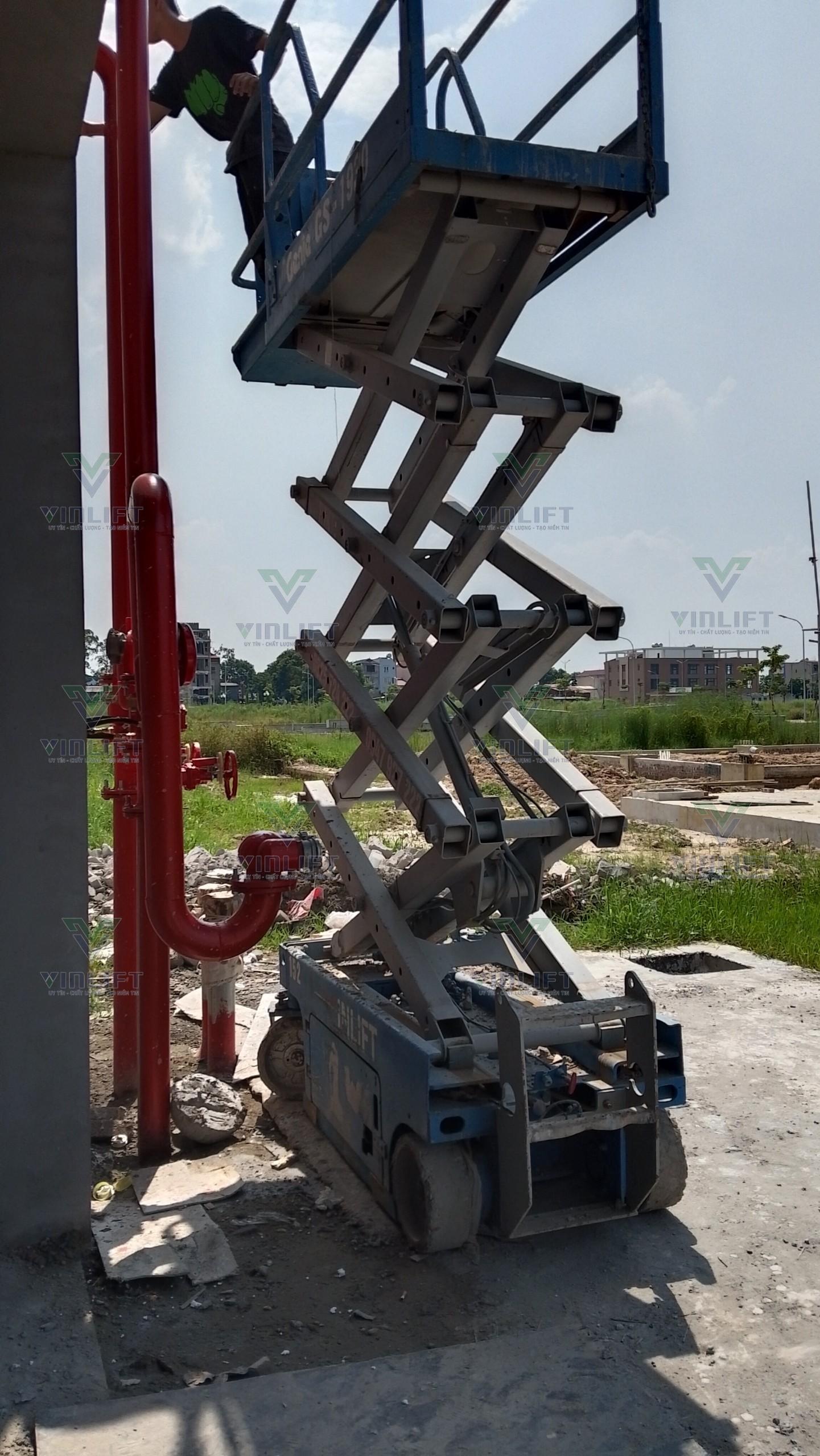

Cơ cấu chữ X đạt hiệu quả tối đa khi sử dụng cho các công việc thi công, bảo trì trên bề mặt bằng phẳng (như thi công trần, lắp hệ thống PCCC, bảo dưỡng nhà xưởng) nhờ sự kết hợp giữa sức nâng lớn, độ an toàn cao và thiết kế tối ưu diện tích.
