Phân tích thông báo pin xe nâng và tìm lỗi vấn đề đang phát sinh

Dưới đây là bài chia sẻ Case Study thực tế về kỹ thuật bảo dưỡng và xử lý sự cố pin Lithium (LiFePO4) xe nâng.

CASE STUDY: BẮT BỆNH VÀ XỬ LÝ SỰ CỐ PIN LITHIUM XE NÂNG BỊ LỆCH ÁP NGHIÊM TRỌNG (1.4V – 1.5V)

Hình thức thiết bị: Hệ thống pin Lithium LiFePO4 8S (24V nominal) dung lượng 218Ah trang bị cho xe nâng điện.

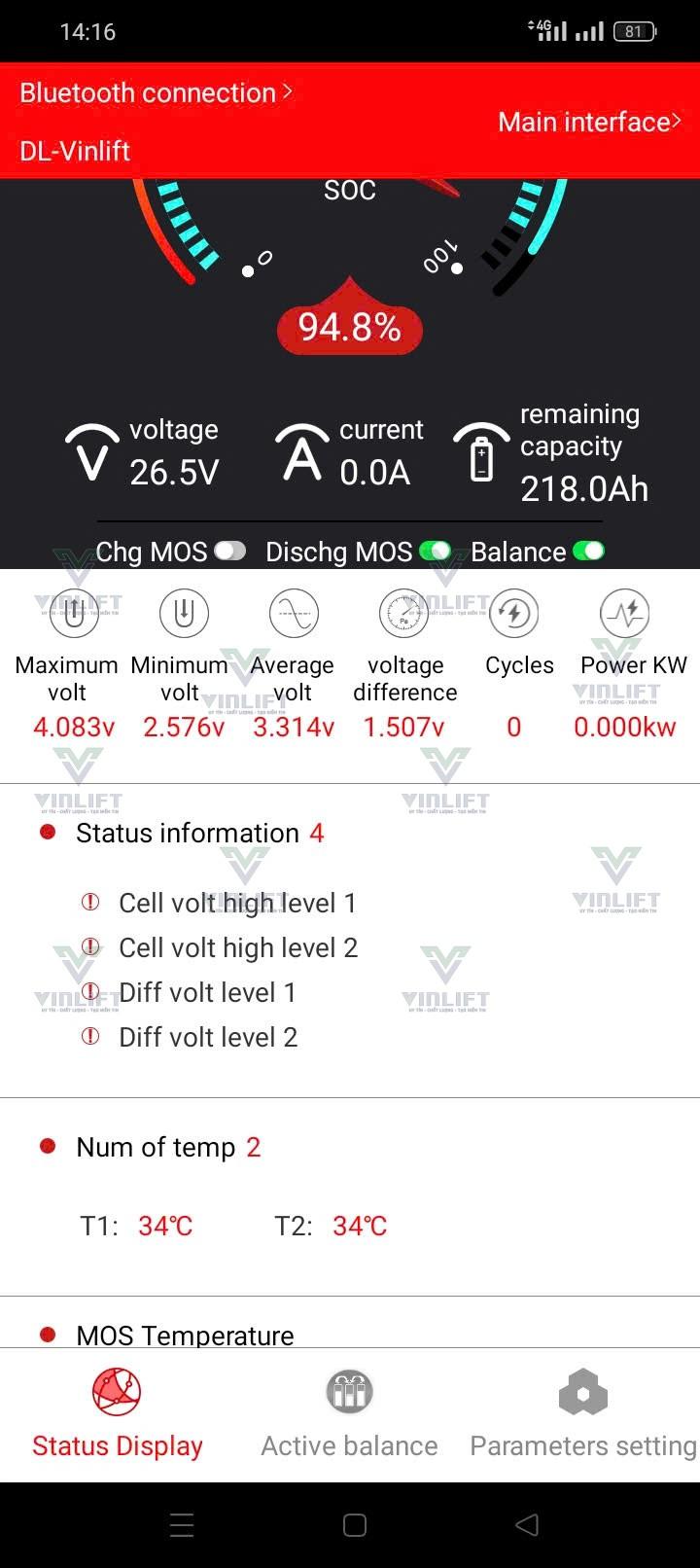

Dựa trên hai hình ảnh ứng dụng quản lý BMS, bộ pin LiFePO4 (8S) của bạn đang gặp lỗi lệch áp rất nghiêm trọng giữa các cell dẫn đến BMS ngắt sạc (Chg MOS bị TẮT).

Cảnh báo lỗi đang hiển thị (Status information):

Cell volt high level 1 & 2: Điện áp cell vượt ngưỡng an toàn cao nhất.
Diff volt level 1 & 2: Chênh lệch điện áp giữa cell cao nhất và thấp nhất vượt ngưỡng cho phép cực đại.

Phân tích chi tiết tình trạng bộ pin (8 Strings):

Cell 6 đang bị quá áp nặng (Overvoltage): Điện áp nhảy lên 4.038V (vượt xa ngưỡng an toàn chuẩn của cell LiFePO4 là khoảng 3.65V). Đây chính là nguyên nhân trực tiếp kích hoạt bảo vệ BMS khiến công tắc sạc Chg MOS bị ngắt (OFF).
Cell 5 đang bị tụt áp (Undervoltage): Điện áp chỉ còn 2.627V (gần chạm ngưỡng xả cạn ~2.5V).
Các Cell còn lại (1, 2, 3, 4, 7, 8): Điện áp khá đồng đều, duy trì ở mức trung bình 3.256V – 3.336V.
Độ lệch áp (Voltage difference): Lên tới 1.507V (Mức an toàn bình thường thường dưới 0.03V – 0.05V).

Nguyên nhân có thể xảy ra:

Cell pin bị suy hao/lỗi phần cứng (Hỏng cell): Cell 6 có dung lượng thực tế giảm mạnh (chai nặng hoặc tăng nội trở), dẫn đến việc sạc vào nhanh đầy vọt lên 4.0V. Cell 5 tụt áp quá nhanh khi xả.
Lỗi dây cân bằng (Balance Wire) / Lắc lỏng jack cắm BMS: Dây tín hiệu đọc điện áp của Cell 5 và Cell 6 bị tiếp xúc kém, nhiễu hoặc đo sai điện áp thực tế.
Mạch cân bằng chủ động (Active Balancer) không gánh nổi: Độ lệch áp quá lớn (1.5V) vượt xa khả năng tự cân bằng của BMS khi sạc/xả.

Hướng khắc phục:

Bước 1: Kiểm tra vật lý: Dùng đồng hồ VOM (đo vạn năng) đo trực tiếp điện áp từng cell tại đầu cực pin để xác nhận xem Cell 5 và Cell 6 bị lệch áp thật hay do BMS báo sai.
Bước 2: Cân bằng thủ công (Manual Balance):
- Dùng nguồn sạc đơn (hoặc tải xả) để cân bằng riêng cell 6 (xả bớt xuống ~3.3V) và cell 5 (sạc bù lên ~3.3V) về bằng mức các cell còn lại.
Bước 3: Test dung lượng/Thay cell: Sau khi cân bằng bằng nhau, tiến hành chạy thử xả/sạc. Nếu Cell 6 vẫn vọt áp nhanh và Cell 5 tụt nhanh, cần thay thế 2 cell này để tránh làm hỏng toàn bộ khối pin.

Phân Tích Thông Báo Pin Xe Nâng Và Tìm Lỗi Vấn đề đang Phát Sinh

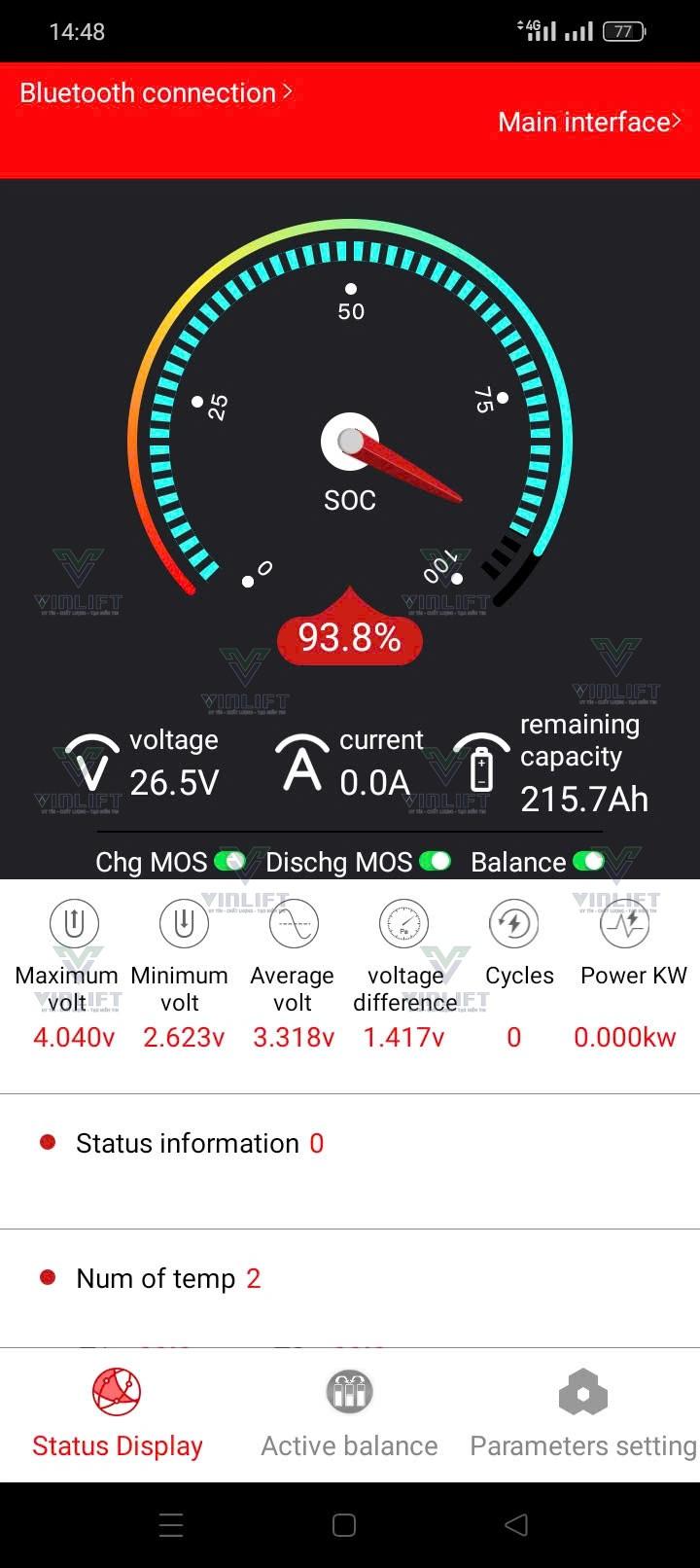

Ảnh tổng quan mới chụp lúc 14:48 cho thấy hệ thống đã có sự thay đổi về trạng thái hoạt động của BMS, nhưng bản chất sự cố tụt/vọt áp vẫn chưa hề được giải quyết.

Thay đổi quan trọng so với ảnh trước:

Chg MOS đã mở lại (Bật xanh): Ở ảnh này, công tắc sạc Chg MOS đã khôi phục trạng thái hoạt động (ON) thay vì ngắt như lúc 14:16.
Status information: 0: Hệ thống không còn treo cờ cảnh báo khóa ngắt khẩn cấp.

Thông số kỹ thuật hiện tại:

Dung lượng còn lại (SOC): 93.8% (xả bớt nhẹ từ 94.8% xuống 93.8%, còn 215.7Ah).
Điện áp cực đại (Maximum volt): 4.040V (vẫn nằm ở ngưỡng nguy hiểm cực cao cho cell LiFePO4).
Điện áp cực tiểu (Minimum volt): 2.623V (gần chạm mốc cạn pin).
Chênh lệch điện áp (Voltage difference): 1.417V (có giảm nhẹ từ 1.507V nhưng vẫn cực kỳ lệch).
Dòng điện (Current): 0.0A (pin đang ở trạng thái nghỉ, không sạc không xả).

Đánh giá thực tế:

Mặc dù BMS đã mở lại cổng sạc (Chg MOS bật xanh), nhưng đây chỉ là do điện áp tụt nhẹ xuống dưới ngưỡng khóa ngắt. Khối pin vẫn đang trong tình trạng cực kỳ mất an toàn:

Rủi ro khi cắm sạc: Nếu cắm sạc ngay lúc này, Cell 6 (đang 4.040V) sẽ vọt qua ngưỡng 4.2V chỉ trong vài giây, khiến BMS lập tức ngắt sạc trở lại.
Rủi ro khi đưa xe vào vận hành (xả tải): Khi xe nâng chạy, Cell 5 (đang 2.623V) sẽ bị kéo sụt áp xuống dưới 2.5V ngay lập tức, khiến BMS ngắt cổng xả (Dischg MOS), xe sẽ bị khựng/sập nguồn đột ngột khi đang làm việc.

Khuyên dùng cho kỹ thuật:

Không đưa xe vào sử dụng hoặc cắm sạc tự động lúc này.
Chuyển sang mục Active balance trên ứng dụng để kiểm tra xem mạch cân bằng chủ động có đang chạy (đang chuyển dòng từ cell cao sang cell thấp) hay không.
Nếu dòng cân bằng quá nhỏ (thường chỉ 0.6A – 1A/2A), nó sẽ mất rất nhiều ngày mới bù nổi độ lệch 1.417V này. Cách nhanh nhất vẫn là mở vỏ thùng pin, dùng thiết bị cân bằng ngoài hoặc sạc/xả độc lập cho Cell 5 và Cell 6.
