Phân Tích Biểu Đồ Tải Trọng Xe Nâng: Cách Tránh Lật Xe Khi Làm Việc Trên Cao

Trong thi công xây dựng, lắp đặt nhà xưởng hay bảo trì công nghiệp, xe nâng người là giải pháp hỗ trợ làm việc trên cao hiện đại và hiệu quả. Tuy nhiên, làm việc ở độ cao hàng chục mét luôn tiềm ẩn những rủi ro tai nạn nghiêm trọng nếu người vận hành không nắm rõ giới hạn kỹ thuật của thiết bị. Trong đó, lật xe là một trong những sự cố nguy hiểm nhất.

Ranh giới giữa sự an toàn và tai nạn đôi khi chỉ nằm ở việc bạn có đọc hiểu biểu đồ tải trọng xe nâng người hay không. Trong bài viết này, các chuyên gia kỹ thuật tại Vinlift sẽ phân tích chi tiết cách đọc biểu đồ tải trọng, cách xác định trọng tâm và tầm vươn an toàn để giúp bạn phòng tránh tuyệt đối rủi ro lật xe khi làm việc trên cao.

1. Biểu Đồ Tải Trọng Xe Nâng Người Là Gì? Vì Sao Lại Quan Trọng?

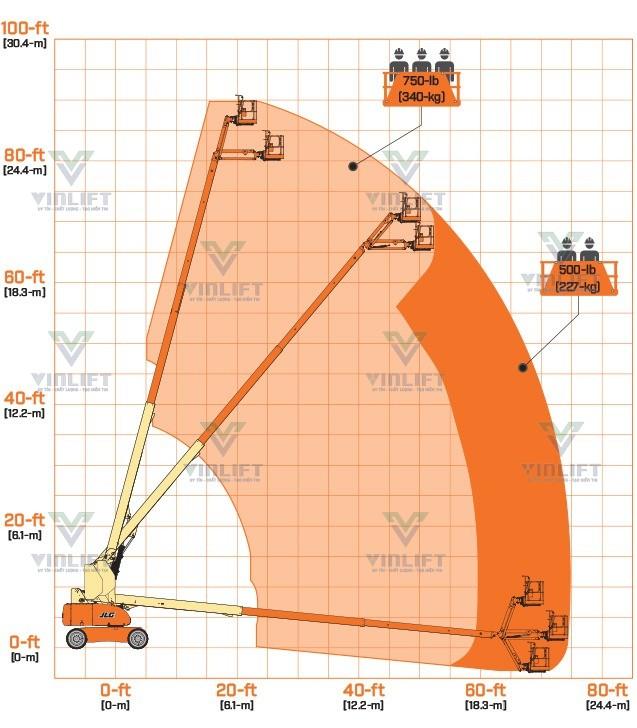

Biểu đồ tải trọng (Load Chart hay Working Envelope Chart) là sơ đồ đồ họa được nhà sản xuất dán trực tiếp trên thân xe nâng người hoặc cập nhật trong tài liệu hướng dẫn vận hành. Biểu đồ này thể hiện mối quan hệ giữa sức nâng (tải trọng), chiều cao làm việc và tầm vươn ngang của thiết bị.

Biểu đồ tải trọng định hình giới hạn làm việc an toàn của xe nâng người.

Khi vận hành xe nâng người (dù là dạng cắt kéo hay boom lift), hệ thống cần và giỏ nâng sẽ di chuyển làm thay đổi trọng tâm của toàn bộ khối xe. Nếu tải trọng trên giỏ nâng vượt quá giới hạn quy định tại một tầm vươn nhất định, mô-men lật sẽ lớn hơn mô-men chống lật, khiến xe mất cân bằng và bị lật úp. Do đó, hiểu rõ biểu đồ này là yêu cầu bắt buộc đối với mọi thợ vận hành và cán bộ an toàn lao động.

2. Các Thông Số Cốt Lõi Trên Biểu Đồ Tải Trọng

Để đọc đúng biểu đồ tải trọng xe nâng người, bạn cần nắm rõ các thông số kỹ thuật cơ bản sau:

3. Hướng Dẫn Cách Đọc Biểu Đồ Tải Trọng Chuẩn Kỹ Thuật

Mỗi dòng xe nâng người (xe nâng người cắt kéo, xe nâng người boom lift cần thẳng, hay boom lift cần khớp gập) sẽ có cấu trúc biểu đồ khác nhau. Tuy nhiên, cách xác định cơ bản dựa trên trục hoành (tầm vươn) và trục tung (chiều cao):

       Chiều cao (m)
         ^
      20 |          /---\  <-- Vùng giới hạn tải 227kg
         |         /     \
      15 |        /   *   \ <-- Vùng giới hạn tải 300kg/450kg
         |       /         \
      10 |      /           \
         |     /             \
       0 +----+---------------+---> Tầm vươn ngang (m)
              0       5       10

Các bước xác định điểm làm việc an toàn:

1. Bước 1 – Xác định vị trí điểm thi công: Xác định chiều cao cần reaching và khoảng cách ngang từ chân xe đến điểm làm việc.
2. Bước 2 – Tra cứu trên đồ thị: Dóng đường thẳng từ trục chiều cao và trục tầm vươn ngang để tìm điểm giao nhau.
3. Bước 3 – Đối chiếu tải trọng cho phép: Điểm giao nhau nằm trong vùng đường cong nào thì đó là giới hạn tải trọng tối đa bạn được phép mang theo (Ví dụ: Vùng 227kg, 300kg hoặc 450kg).

Lưu ý từ Vinlift: Càng đưa cần vươn ra xa theo phương ngang, tải trọng cho phép của xe nâng người càng giảm. Một chiếc xe nâng người boom lift có thể nâng được 450kg ở phương thẳng đứng, nhưng khi vươn ngang tối đa, tải trọng an toàn có thể chỉ còn 227kg.

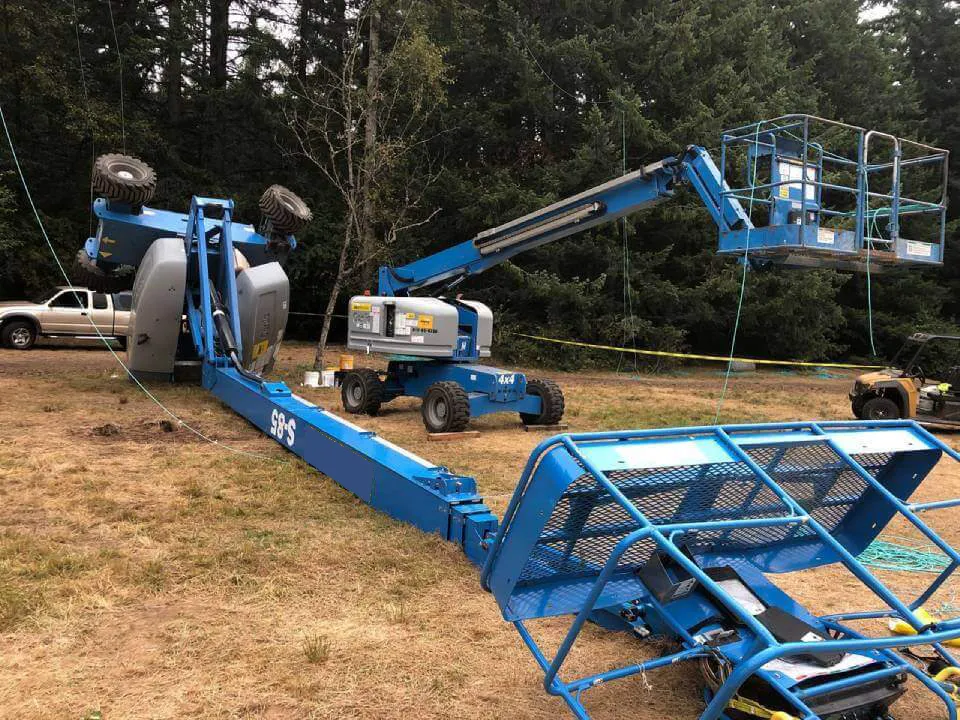

4. Những Nguyên Nhân Hàng Đầu Dẫn Đến Lật Xe Nâng Người

Thực tế ghi nhận nhiều vụ sự cố mất an toàn lao động xuất phát từ việc vi phạm các nguyên tắc về tải trọng và trọng tâm:

a. Vượt quá tải trọng ở tầm vươn cực đại

Người vận hành thường chỉ chú ý đến tải trọng tổng ghi trên biển hiệu (ví dụ: 230kg) mà quên mất rằng khi vươn hết tầm ngang, khả năng chịu tải của xe đã giảm xuống. Việc cố tình chất thêm vật tư xây dựng lên giỏ nâng khi đang vươn xa là nguyên nhân số 1 gây lật xe.

b. Làm việc trên bề mặt nghiêng hoặc nền đất yếu

Bề mặt đặt xe không bằng phẳng sẽ làm lệch trọng tâm ban đầu của thiết bị. Khi nâng giỏ lên cao, chỉ cần độ nghiêng nhỏ 2–3 độ ở chân đế cũng có thể biến thành độ lệch hàng mét ở đỉnh cần, gây ra lực lật cực lớn.

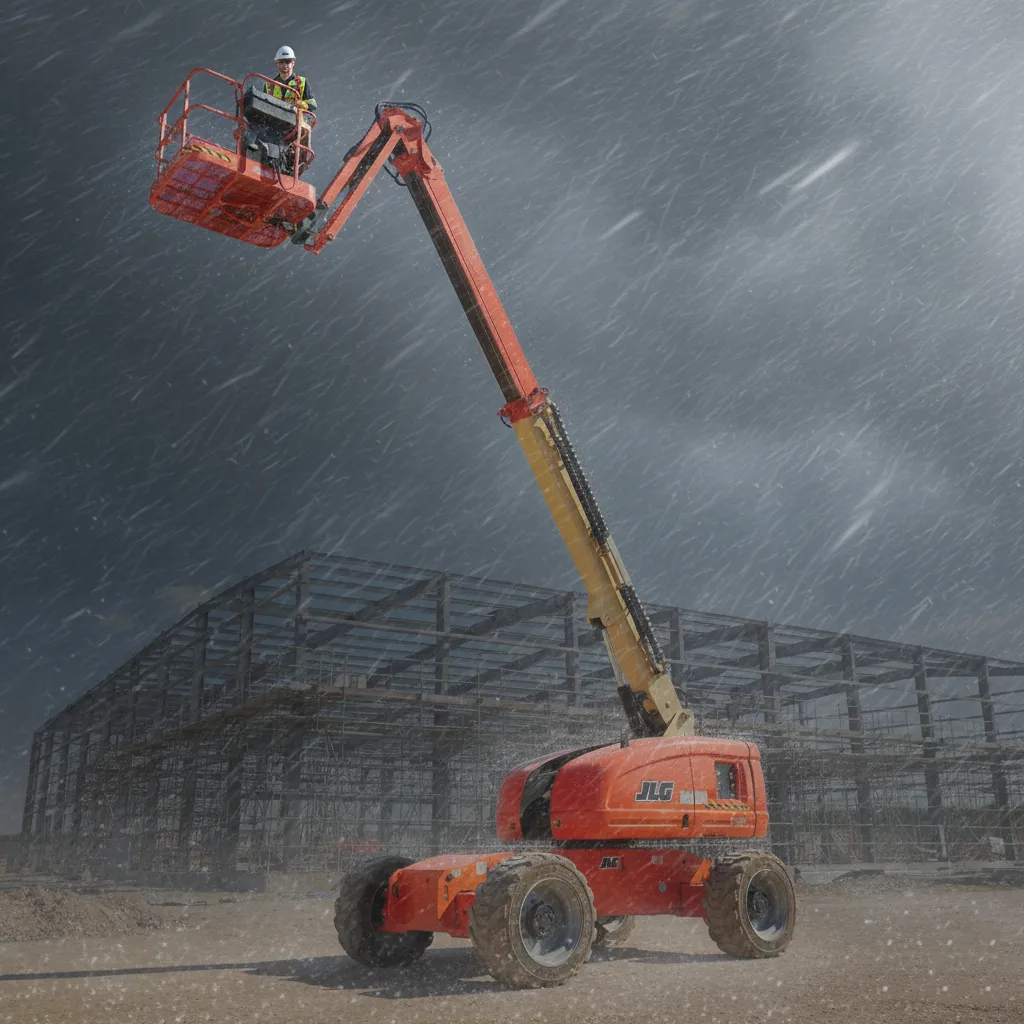

c. Bỏ qua tác động của sức gió và lực động

Gió mạnh đẩy vào giỏ nâng và thân cần vươn tạo ra mô-men lật bổ sung. Ngoài ra, việc di chuyển hoặc quay cần đột ngột (thao tác giật cục) cũng sinh ra lực ly tâm và lực động học làm mất cân bằng xe.

Xem thêm: Lưu ý thi công | Những tai nạn thường gặp khi sử dụng xe nâng người

5. Nguyên Tắc Vận Hành An Toàn Tránh Lật Xe Từ Chuyên Gia Vinlift

Để đảm bảo an toàn tuyệt đối cho người và thiết bị khi thi công trên cao, đội ngũ kỹ thuật Vinlift khuyến nghị tuân thủ nghiêm ngặt các quy tắc sau:

Tính toán tổng tải trước khi lên giỏ: Luôn cộng tổng khối lượng của tất cả công nhân + công cụ dụng cụ + vật liệu thi công. Không bao giờ ước lượng cảm tính.

Kiểm tra cảm biến và hệ thống an toàn: Đảm bảo các hệ thống cảnh báo quá tải (Load Sensing System), cảm biến độ nghiêng (Tilt Sensor) và rơ-le ngắt hành trình hoạt động chính xác trước khi vận hành.

Mở rộng chân chống phụ (Outriggers) đúng chuẩn: Đối với các dòng xe nâng người chân nhện hoặc xe nâng người cẩu, bắt buộc phải kê lót chân chống trên bề mặt vững chắc và cân bằng xe hoàn toàn trước khi nâng cần.

Lựa chọn đúng chủng loại xe nâng người:

• Làm việc thẳng đứng trong nhà xưởng: Sử dụng xe nâng người cắt kéo (Scissor Lift).
• Làm việc có vật cản, cần vươn xa: Sử dụng xe nâng người Boom Lift (Z-boom hoặc S-boom).

Kết Luận

Biểu đồ tải trọng không phải là những con số lý thuyết khô khan, mà là hàng rào bảo vệ tính mạng cho chính bạn và đồng nghiệp khi làm việc trên cao. Việc hiểu rõ trọng tâm, tầm vươn và giới hạn tải trọng của xe nâng người là kỹ năng cốt lõi của một người thợ vận hành chuyên nghiệp.

Với kinh nghiệm nhiều năm trong lĩnh vực cung cấp, cho thuê và bảo dưỡng thiết bị nâng hạ, Vinlift cam kết mang đến những dòng xe nâng người chất lượng cao, đạt chuẩn kiểm định an toàn nghiêm ngặt cùng dịch vụ tư vấn kỹ thuật tận tâm.

Nếu bạn đang cần tư vấn giải pháp thi công trên cao an toàn hoặc lựa chọn dòng xe nâng người phù hợp nhất cho dự án, hãy liên hệ ngay với Vinlift để được hỗ trợ nhanh chóng!
